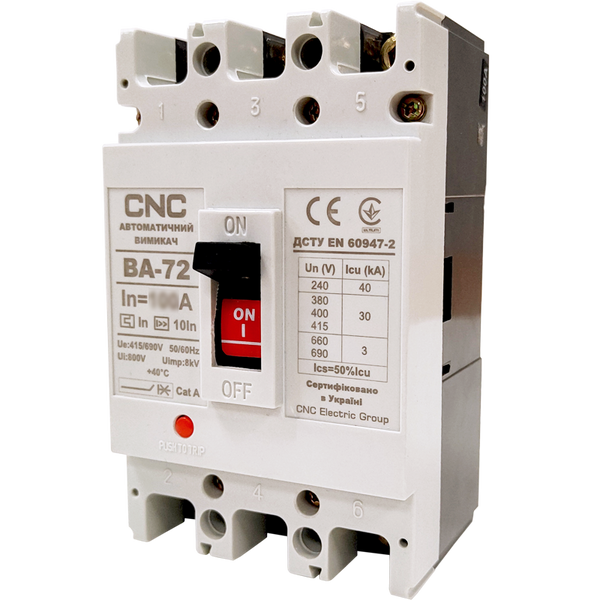

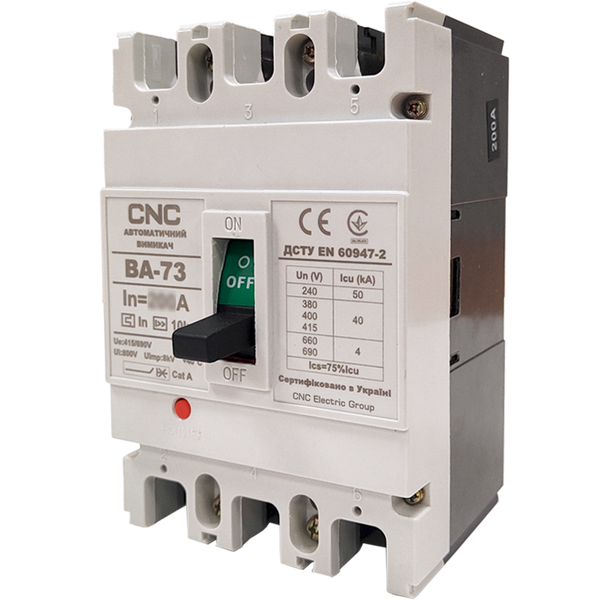

Автоматические выключатели ВА-7 в литом корпусе из термостойкого негорючего стеклонаполненного полиамида предназначены для установки в линейных и распределительных электросетях переменного тока номинальной величиной до 1600А, частотой 50/60Гц, номинальным напряжением до 690В с целью защиты от перегрузки и сверхтоков короткого замыкания, а также для нечастых оперативных включений и выключений.
Защитные функции выключателя выполняет комбинированный расцепитель: тепловой и электромагнитный. Тепловой расцепитель используется для защиты от токов перегрузки, электромагнитный – срабатывает в случае короткого замыкания. Электромагнитный расцепитель автоматических выключателей ВА-7 может иметь уставку срабатывания в диапазоне 3-5In (такие выключатели предназначены для защиты воздушных и кабельных линий электропередач) или 8-12In (защита сетей питания общепромышленного оборудования, имеющего большие пусковые токи - электродвигатели, трансформаторы и прочее). Тепловой расцепитель работает в диапазоне от номинального тока до тока уставки электромагнитного расцепителя.
Конструкция автоматических выключателей BA-7 предусматривает применение дополнительных устройств, значительно расширяющих функциональные возможности в сфере монтажа, контроля работы или управления автоматическим выключателем. Дополнительные устройства в комплект поставки не входят и устанавливаются на автоматический выключатель (или поставляются отдельно) по предварительному заказу потребителя.
