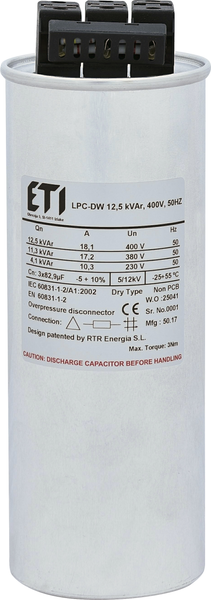

Конденсатори компенсації реактивної потужності LPC складаються з циліндричного алюмінієвого корпусу, всередині якого встановлено діелектрик з трьома поліпропіленовими шарами, металізованими алюмінієм та цинком з одного боку (тип МKР). Дане покриття забезпечує низький рівень втрат і високу стійкість до високих імпульсних струмів, а також сприяє самовідновленню конденсатора при пробої. Залежно від величини робочої напруги, поліпропіленова плівка має різну товщину. При цьому шари металізації виступають в ролі провідників струму (тобто обкладок), а поліпропілен є діелектриком. Після виконання необхідних технологічних операцій і проходження контролю якості, ємнісні елементи (рулони) поміщаються в алюмінієві циліндричні корпуси.
Так як напруга безпосередньо впливає на реактивну потужність конденсатора, ми пропонуємо лінійку конденсаторів із номінальними напругами Un - 400 і 440В. У мережах 380В, зі стабільними параметрами напруги мережі, рекомендовано застосовувати конденсатори з Un - 400В, в цьому випадку застосування конденсаторів з Un - 440В недоцільно, тому що номінальна потужність зменшується на ~ 25%. У випадках, коли підвищена напруга мережі зберігається більше 8 годин, необхідно застосовувати конденсатори з Un - 440В. Застосування даного типу конденсаторів гарантує надійну роботу в мережі з підвищеною напругою і збільшення терміну експлуатації конденсатора.
Для забезпечення захисту внутрішніх елементів конденсатора застосовується роз’єднувач, який спрацьовує при виникненні надлишкового тиску. Призначенням роз’єднувача є переривання протікання струму короткого замикання при досягненні конденсатором закінчення терміну експлуатації і його нездатності до подальшого відновлення. Цей пристрій розриває електричне коло конденсатора, використовуючи внутрішній тиск, який виникає під час пошкодження плівки від перегріву, викликаного струмом короткого замикання.
Після від’єднання конденсатора від мережі на його виводах ще присутня залишкова напруга, що становить небезпеку для обслуговуючого персоналу. Для її усунення всі трифазні конденсатори оснащені розрядними опорами, які знижують рівень напруги до рівня менше ніж 75В за 3 хвилини.
