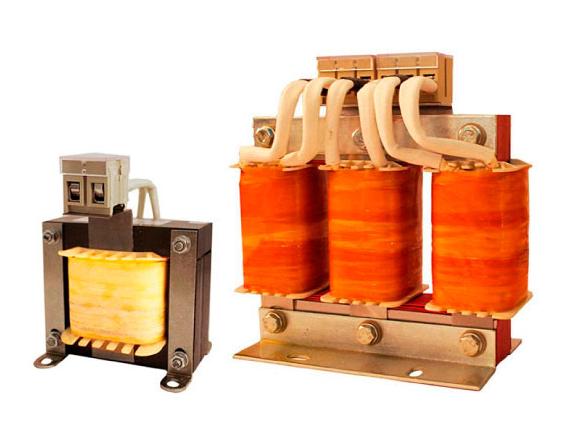

Моторні дроселі встановлюються після перетворювача частоти та призначені для підвищення якості вихідної напруги ПЧВ, захисту його від імпульсів напруги та швидкоплинних коротких замикань на двигуни. Основна функція моторного дроселя - перетворення ШІМ виходу ПЧВ на подібність синусоїди з незначними флуктуаціями. Це знижує втрати у кабелі підмикання двигуна та втрати на вихрові струми в осерді ротора та стратора двигуна.
Мережеві дроселі застосовуються у силових колах перетворювачів частоти для підвищення їх коефіцієнта потужності, зниження взаємного впливу кількох перетворювачів частоти при їх паралельному живленні, обмеження швидкості наростання пускових струмів та зниження гармонік мережевої напруги. Встановлення мережевого дроселя бажане при будь-якій якості електричної мережі. Мережевий дросель захищає ПЧВ від провалів та наводок із мережі, а також захищає мережу від викидів перетворювачем частоти гармонік високого порядку.
Переваги РМО та РМТ
- Збільшення довжини моторного кабелю до 200 м.
- Підвищення надійності та довговічності двигуна.
- Успішні пригнічення електромагнітних завад.
- Зменшення амплітуди перенапруг на клемах двигуна.
- Зниження рівня шуму двигуна.
Переваги РСО та РСТ
- Захист ПЧВ від імпульсних сплесків напруги у мережі.
- Захист ПЧВ від перекосів фаз живильної напруги.
- Зменшення швидкості наростання струмів короткого замикання у вихідних колах ПЧВ.
- Подовження терміну служби конденсатора у ланці постійного струму.
